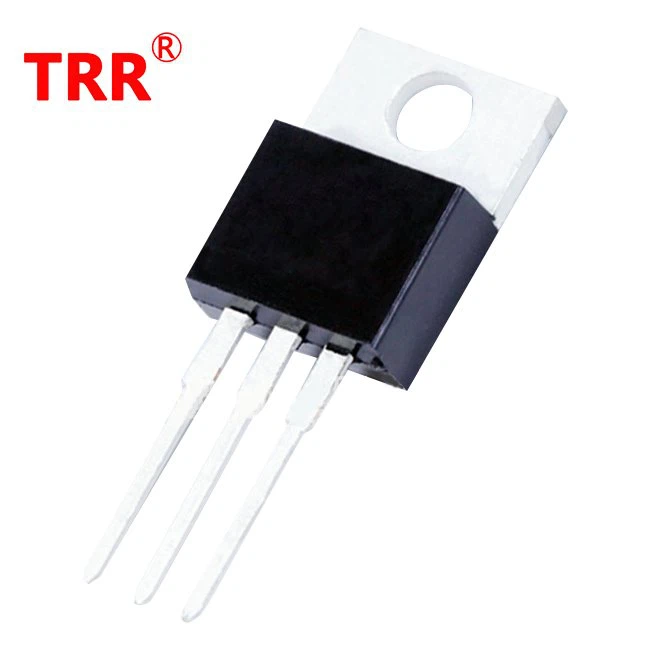

ショットキーバリア整流器 Mbr30200 To-220ab

ショットキーダイオード

お問い合わせを送る

ダウンロード

説明

ショットキーバリア整流器逆電圧 - 40 ～ 200 MUV 順方向電流 - 10 A、ショットキーバリア整流器 Mbr30200CT、MBR30200CT データシート:

特徴

ショットキーバリアチップ

自動組立に最適

低電力損失、高効率

サージ過負荷定格は1 5 0Aピーク

低電圧アプリケーション用

ガードリングダイ構造

プラスチックケースの材質はUL難燃性です

分類評価 94V-O

機械データ

ケース: ITO-220AB、成形プラスチック

端子: メッキリード線はんだ付け可能

MIL-STD-202、方法208

極性: 図を参照

重量: 2.24グラム（約）

取り付け位置: 任意

取り付けトルク: 最大 11.5 cm-kg (10 in-lbs)

鉛フリー: RoHS対応/鉛フリーバージョン

ショットキーバリア整流器 Mbr30200ct: 低電力損失と高効率を実現する究極のソリューション

ショットキーバリア整流器は長年にわたりパワーエレクトロニクスの世界で不可欠なコンポーネントであり、Mbr30200ct は今日の市場で最高のデバイスの 1 つです。この最先端の整流器はショットキーバリアチップを使用して設計されており、低電力損失と高効率を保証します。自動組み立てに最適で、世界中のメーカーに人気の選択肢となっています。この記事では、Mbr30200ct 整流器とその機能、利点、およびアプリケーションについて詳しく説明します。

Mbr30200ctの特徴

Mbr30200ct は、最大 150A ピークのサージ過負荷定格を備えたショットキーバリア整流器です。これは、電流と電圧の大きな変動に対応できることを意味し、幅広いアプリケーションでの使用に最適です。この整流器のその他の機能は次のとおりです。

高効率: このデバイスに使用されているショットキーバリアチップは、低い電力損失と高い効率を保証するため、電力変換システムに最適です。

2. 高速回復時間: Mbr30200ct は高速回復時間を備えているため、高周波アプリケーションでの使用に最適です。

3. 順方向電圧降下が低い: 順方向電圧降下が低いため、この整流器は電力消費を減らし、効率を向上させます。

4. 設置面積が小さい: Mbr30200ct は設置面積が小さいため、電子機器やシステムに簡単に統合できます。

Mbr30200ctの利点

Mbr30200ct整流器はいくつかの利点を提供します次のような利点があります:

1. 高効率: 前述のとおり、この整流器は電力損失が非常に少なく、効率が高いため、これを使用するデバイスの運用コストが下がり、寿命が長くなります。

2. 幅広い用途: サージ過負荷定格と高速回復時間により、Mbr30200ct は太陽光発電システム、モーター駆動装置、バッテリー充電器、その他の高周波アプリケーションでの使用に適しています。

3. 組み立てが簡単: Mbr30200ct は自動組み立て用に設計されており、メーカーが生産ラインに簡単に統合できます。

4. コスト効率が高い: 他のパワーエレクトロニクスデバイスと比較して、Mbr30200ct はパフォーマンスを犠牲にすることなくコスト効率の高い代替手段を提供します。

Mbr30200ctの用途

Mbr30200ct は、次のような幅広い用途で使用される多用途デバイスです。

1. 太陽光発電システム: Mbr30200ct は、回復時間が速く、順方向電圧降下が低いため、太陽光発電システムでの使用に適しています。

2. モータードライブ: この整流器は、サージ過負荷定格が高く、電力損失が低いため、モータードライブでよく使用されます。

3. バッテリー充電器: Mbr30200ct は順方向電圧降下が低く、電力消費が抑えられるため、バッテリー充電器に最適です。

結論として、Mbr30200ct は、パワーエレクトロニクスシステムにおける低電力損失と高効率を実現する優れた選択肢です。サージ過負荷定格、高速回復時間、および低順方向電圧降下により、幅広いアプリケーションに適しています。Mbr30200ct はコスト効率が高く、組み立ても簡単なため、世界中のメーカーに人気の選択肢となっています。

最大定格と熱特性
